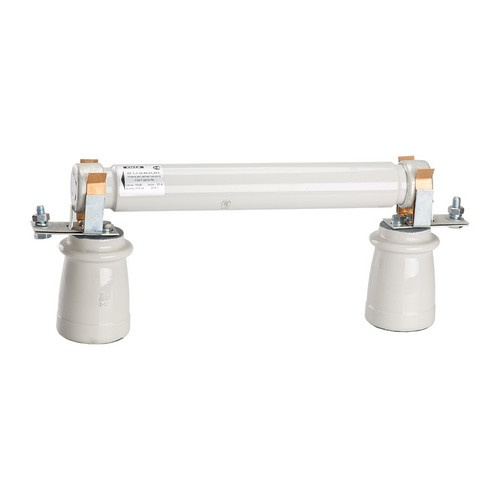

Предохранитель ПКТ-101-6-31,5-20-У3-КЭАЗ

Общие данные:
Наименование: Предохранитель ПКТ-101-6-31,5-20-У3-КЭАЗ
Описание: Высоковольтный предохранитель подсерии ПКТ на номинальный ток А с номинальным рабочим напряжением переменного тока 6000 В и предельной коммутационной способностью 20 кА.
//////
Ссылки:
Каталог ПКТ и ПКН: https://files.keaz.ru/f/557/catalog-pkt.pdf
РЭ предохранители ПКТ, ПКН: https://files.keaz.ru/f/5250/pkt.pdf
Референция ЦПО при Спецстрое России: https://files.keaz.ru/f/4568/otvet-ot-cpo-v-keaz.pdf
Информационное письмо Предохранители высоковольтные и аксессуары к ним: https://files.keaz.ru/f/30685/informacionnoe-pismo-predohraniteli-vysokovoltnye.pdf
Предохранитель ПКТ-101-6 У3: https://files.keaz.ru/f/41432/predohranitel-pkt-101-6-u3.zip
Предохранитель ПКТ-101-6 У3: https://files.keaz.ru/f/41433/predohranitel-pkt-101-6-u3.zip
Технические решения КЭАЗ для среднего напряжения: https://files.keaz.ru/f/53661/tehnicheskie-resheniya-keaz-dlya-srednego-napryajeniya.pdf
База данных для EPLAN Electric P8 ПКТ: https://files.keaz.ru/f/8087/pkt.zip
//////
Характеристики:
Категория эффективности согласно IEC 60282-1: Общее назначение
Категория применения: gL/gG (для защиты кабелей и оборудования от КЗ и перегрузки)
Номинальный ток: 31.5
Номинальное напряжение: 6000
Характеристика срабатывания (кривая тока): Прочее
Диаметр: 55
Тип напряжения: AC
Длина: 312
С бойком: false
Страна производитель: Россия
ТНВЭД код: 8535100000
Назначение/область применения: Прочее
Технология/способ установки: Воздух
Стандарт: Прочее
Гарантийный срок (лет): 5
