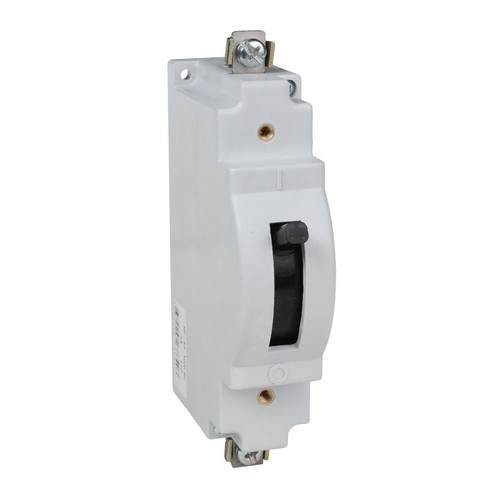

Выключатель автоматический А63-М-16А-5Iн-110DC-У3-КЭАЗ
Код: 103992
Код товара
103992
Единица измерения
шт
Наименование
Выключатель автоматический А63-М-16А-5Iн-110DC-У3-КЭАЗ
Остатки на складе
365
Ставка НДС
20 %
Валюта
р.
Общие данные:
Наименование: Выключатель автоматический А63-М-16А-5Iн-110DC-У3-КЭАЗ
Описание: Силовой 1 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 16 А.
//////
Ссылки:
Каталог А63: https://files.keaz.ru/f/178/catalogue-a63-1.pdf
Руководство по эксплуатации автоматических выключателей А63: https://files.keaz.ru/f/2853/rukovodstvo-po-ekspluatacii-a63.pdf
Референция МРСК Сибири - АлтайЭнерго: https://files.keaz.ru/f/3951/refer-altayenergo.pdf
Сертификат пожарной безопасности : https://files.keaz.ru/f/987/sert-a63-ae20-ak50b-va13-va21-va53-va55-va57-va51-35-va04-36-ak50kb.pdf
СС ТР ТС 004 А63: https://files.keaz.ru/f/2235/sertifikat-a63.pdf
ДС ТР ЕАЭС 037 А63: https://files.keaz.ru/f/16756/ds-037-a63.pdf
Декларация ТР ТС 001-2011 А63, ВА57: https://files.keaz.ru/f/10988/ds-tr-ts-001-2011-a63-va57.pdf
ДС ТР ТС 001 - А63, ВА57: https://files.keaz.ru/f/41293/ds-tr-ts-001-a63-va57.pdf
3D-модель А63: https://files.keaz.ru/f/2450/a63-m.zip
Чертежи А63: https://files.keaz.ru/f/3632/a63-m.zip
Заключение Минпромторга О подтверждении КЭАЗ по 719: https://files.keaz.ru/f/16921/zakluchenie-minpromtorga-o-podtverjdenii-keaz-po-719.pdf
Выписки из Реестров отечественной продукции и производителей отечественной продукции: https://files.keaz.ru/f/17340/vipiski-iz-reestrov-otechestvennoy-produkcii-i-proizvoditeley-otechestvennoy-produkcii.xlsx
Выписка из Акта экспертизы КТПП (2022): https://files.keaz.ru/f/16920/vipiska-iz-akta-ekspertizi-ktpp-2019.pdf
База данных для EPLAN Electric P8 A63: https://files.keaz.ru/f/8037/a63.zip
//////
Характеристики:
Способ задания уставки мгновенного расцепителя: По току (Ii)
Кратность нижней границы, о.е.: 0
Нормативный документ: ГОСТ Р 50030.2, ТУ16-91-ИКЖШ.641112.001ТУ
Токи уставки мгновенного расцепителя Ii, о.е.: Нет (без)
Время срабатывания в зоне перегрузки tr, c: 2/4/8/12/16
Кратность верхней границы, о.е.: 0
Серия: А63
Электродинамическая стойкость при 380/220В Icm: 5.95
Активное сопротивление полюса R, мОм: 0
Климатическое исполнение: У3
Кратности уставки расцепителя Кm, о.е: 5
Реактивное сопротивление полюса X, мОм: 0
Номинальный продолжительный ток Iu: 16
Количество полюсов: 1
Тип элемента управления: Рычажковый (перекидной рычаг)
Степень защиты (IP): IP20
Тип подключения силовой электрической цепи: Винтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов: 0
Количество вспомогательных нормально разомкнутых (НО) контактов: 0
Тип изделия/компонента: Выключатель автоматический в литом корпусе
Конструкция прибора: Встраиваемое устройство фиксированной установки (стационарный)
Диапазон регулировки теплового расцепителя: 16...16
Страна производитель: Россия
ТНВЭД код: 8536201007
Коэффициент гарантированного несрабатывания, о.е.: 1
Номинальное напряжение: 110...110
С расцепителем минимального напряжения: false
Моторный привод опционально: false
Встроенная защита от замыканий на землю: false
Подходит для монтажа на DIN-рейку (Ω-типа): false
Номинальная отключающая способность Icu при 400 В, 50 Гц: 1.8
Возможность установки индикатора отключения: false
Моторный привод встроенный: false
Вид подключения главной электрической цепи: Подключение спереди
Количество вспомогательных переключающих контактов: 0
Раздел: 16А
Предельная коммутационная способность при 660/380В Ics: 3.5
Высота: 110
Коэффициент гарантированного срабатывания, о.е.: 1
Наличие теплового расцепителя: false
Ширина: 28
Номинальное напряжение сети: 380/220;660/380
Электродинамическая стойкость при 660/380В Icm: 0
Глубина: 84
Максимальное сечение проводника, мм^2: 6
Тип характеристики срабатывания расцепителя Tm: B
Токи уставки расцепителя в зоне перегрузки Ir, А: 16
Наличие электромагнитного расцепителя: true
Масса: 0.27
Время срабатывания расцепителя в зоне КЗ tm: 0.05
Крепление: Монтажная рейка
Наличие электронного расцепителя: false
Кратность тока для времени tr, о.е.: 6
Кратности уставки мгновенного расцепителя Ki, о.е.: 0
Токи уставки расцепителя Im, А: Нет (без)
Наличие дифференциального расцепителя: false
Время срабатывания мгновенного расцепителя ti: 0.05
Гарантийный срок (лет): 5
Тип монтажной рейки: 35х7.5; 35х15
Способ задания уставки расцепителя: По кратности (Km)
Количество 18мм, шт: 0
Токи уставок I∆, мА: 0
