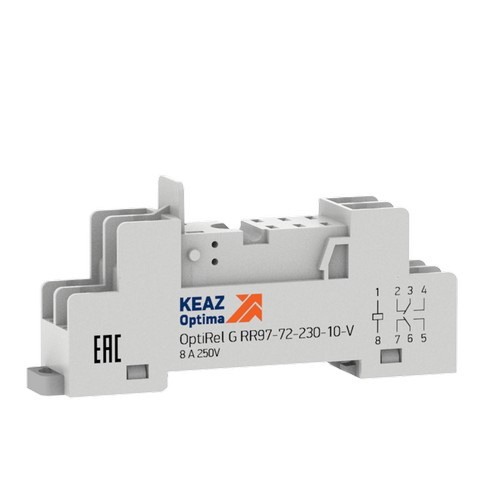

Розетка для реле OptiRel G RR97-72-230-10-V

Общие данные:
Наименование: Розетка для реле OptiRel G RR97-72-230-10-V
Описание:

Розетки RR97 являются комплектующими изделиями и предназначены для установки реле промежуточных серии OptiRel G RP46.

На розетках расположены зажимы выводов исполнительных контактов и катушки цепи управления реле.

Обязательными компонентами для сборки законченного решения для его установки на DIN-рейку являются втычное реле и розетка, необходимая для его монтажа и подключения проводников.

Для обеспечения надежной фиксации реле в розетке, а также для удобства монтажа и демонтажа реле, применяется фиксатор, который приобретается отдельно.

//////
Ссылки:
Каталог OptiRel G: https://files.keaz.ru/f/16745/katalog-ustroystva-releynoy-zaschiti-i-avtomatiki.pdf
OptiRel EN: https://files.keaz.ru/f/62769/optirel-en.pdf
РЭ OptiRel G RR97: https://files.keaz.ru/f/53733/re-optirel-g-rr97.pdf
Референция Промежуточное реле: https://files.keaz.ru/f/17517/referenciya-promejutochnoe-rele.pdf
Отзыв по реле Комплект-Автоматика: https://files.keaz.ru/f/18417/otziv-po-rele-komplekt-avtomatika.pdf
Сертификат OptiRel G: https://files.keaz.ru/f/16731/doc00334820191228150649.pdf
3D-модель OptiRel G RR97-72: https://files.keaz.ru/f/16874/optirel-g-rr97-72.stp.zip
//////
Характеристики:
Способ монтажа: DIN-рейка (с Ω-профилем) 35 мм
Глубина: 36.6
Тип подключения: Винтовое соединение
Ширина: 15.7
Со съемными клеммами: false
Страна производитель: Китай
ТНВЭД код: 8536699008
Возможно функциональное расширение: false
Количество пинов: 0
Высота: 71
Гарантийный срок (лет): 1
