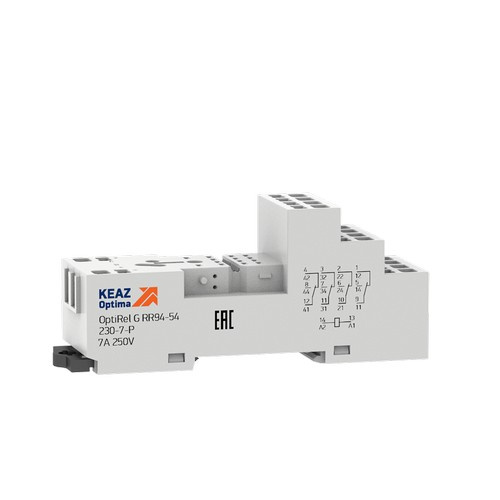

Розетка для реле OptiRel G RR94-54-230-7-P

Общие данные:
Наименование: Розетка для реле OptiRel G RR94-54-230-7-P
Описание:

Розетки RR94 являются комплектующими изделиями и предназначены для установки реле промежуточных серии OptiRel G RP55.

На розетках расположены зажимы выводов исполнительных контактов и катушки цепи управления реле.

Обязательными компонентами для сборки законченного решения для его установки на DIN-рейку являются втычное реле и розетка, необходимая для его монтажа и подключения проводников.

Для обеспечения надежной фиксации реле в розетке, а также для удобства монтажа и демонтажа реле, применяется фиксатор, который приобретается отдельно.

При необходимости реализации допонительных функций, таких как, например, защита от импульсного перенапряжения или индикация работы, используются дополнительные втычные модули, поставляемые отдельно.

//////
Ссылки:
Каталог OptiRel G: https://files.keaz.ru/f/16745/katalog-ustroystva-releynoy-zaschiti-i-avtomatiki.pdf
OptiRel EN: https://files.keaz.ru/f/62769/optirel-en.pdf
РЭ OptiRel G RR94: https://files.keaz.ru/f/53731/re-optirel-g-rr94.pdf
Референция Промежуточное реле: https://files.keaz.ru/f/17517/referenciya-promejutochnoe-rele.pdf
Отзыв по реле Комплект-Автоматика: https://files.keaz.ru/f/18417/otziv-po-rele-komplekt-avtomatika.pdf
Сертификат OptiRel G: https://files.keaz.ru/f/28939/sertifikat-na-optirel-g.pdf
3D-модель OptiRel G RR94-12: https://files.keaz.ru/f/16843/optirel-g-rr94-12.zip
3D-модель OptiRel G RR94-72: https://files.keaz.ru/f/16844/optirel-g-rr94-72.zip
3D-модель OptiRel G RR94-74: https://files.keaz.ru/f/16845/optirel-g-rr94-74.zip
3D-модель OptiRel G RR94-82: https://files.keaz.ru/f/16846/optirel-g-rr94-82.zip
3D-модель OptiRel G RR94-92: https://files.keaz.ru/f/16847/optirel-g-rr94-92.zip
3D-модель OptiRel G RR94-93: https://files.keaz.ru/f/16848/optirel-g-rr94-93.zip
3D-модель OptiRel G RR94-94: https://files.keaz.ru/f/16849/optirel-g-rr94-94.zip
3D-модель OptiRel G RR94-14: https://files.keaz.ru/f/16850/optirel-g-rr94-14.zip
3D-модель OptiRel G RR94-54: https://files.keaz.ru/f/16851/optirel-g-rr94-54.zip
//////
Характеристики:
Способ монтажа: DIN-рейка (с Ω-профилем) 35 мм
Глубина: 42.5
Тип подключения: Соединение с пружинным зажимом
Ширина: 30.6
Со съемными клеммами: false
Страна производитель: Китай
ТНВЭД код: 8536699008
Возможно функциональное расширение: false
Количество пинов: 0
Высота: 101.3
Гарантийный срок (лет): 1
