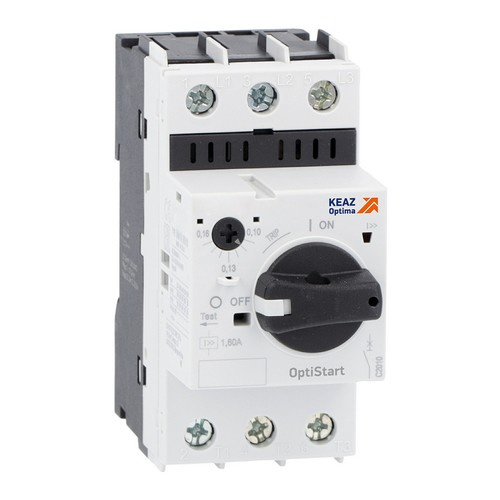

Выключатель автоматический OptiStart MP-32RH-10-T2

Общие данные:
Наименование: Выключатель автоматический OptiStart MP-32RH-10-T2
Описание: Трёхполюсный автоматический выключатель для защиты двигателя OptiStart MP предназначен для защиты трехфазных электродвигателей от токов КЗ и перегрузки.
//////
Ссылки:
Catalog OptiStart EN: https://files.keaz.ru/f/62770/optistart-en.pdf
Каталог OptiStart: https://files.keaz.ru/f/120/catalogue-32t-1.pdf
Паспорт OptiStart MP: https://files.keaz.ru/f/46118/ps-optistart-mp-gjik-641200.291ps.pdf
РЭ OptiStart MP: https://files.keaz.ru/f/46119/re-optistart-mp-gjik-641200.291re.pdf
СС ТР ТС 004 Выключатели автоматические защиты двигателя модели OptiStart MP T2: https://files.keaz.ru/f/39711/ss-tr-ts-004-vikluchateli-avtomaticheskie-zaschiti-dvigatelya-modeli-optistart-mp-t2.pdf
3D OptiStart MP T2: https://files.keaz.ru/f/39772/3d-optistart-mp-t2.zip
3d_MP-32RH-T2_32RHI-T2: https://files.keaz.ru/f/55868/3d-mp-32rh-t2-32rhi-t2.zip
2d_MP-32RH-T2_32RHI-T2: https://files.keaz.ru/f/55854/2d-mp-32rh-t2-32rhi-t2.zip
//////
Характеристики:
Номинальный продолжительный ток Iu: 10
Количество полюсов: 3
Тип элемента управления: Рукоятка поворотная
Степень защиты (IP): IP20
Тип подключения силовой электрической цепи: Винтовое соединение
Номинальная коммутируемая мощность при AC-3, 400 В: 4
Конструкция прибора: Встраиваемое устройство фиксированной установки (стационарный)
Номинальное рабочее напряжение: 690...690
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 130...130
Номинальная отключающая способность Icu при 400 В, AC: 100
Тип расцепителя: Термомагнитный
Диапазон регулировки теплового расцепителя: 6.3...10
Страна производитель: Италия
ТНВЭД код: 8536201007
С встроенным расцепителем пониженного напряжения: false
С интегрированным вспомогательным переключателем: false
Номинальная коммутируемая мощность при AC-3, 230 В: 2.2
Чувствительность к обрыву фазы: true
С термозащитой: true
