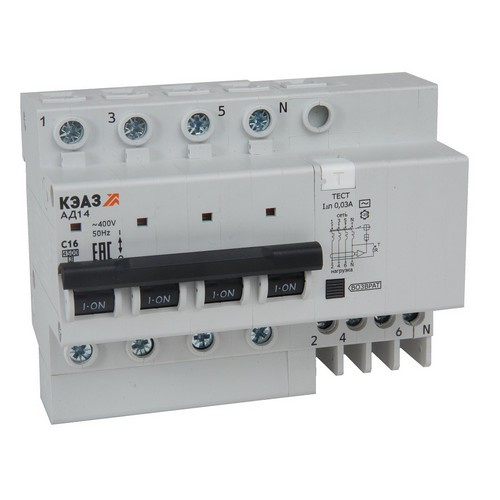

АВДТ с защитой от сверхтоков АД14-41C16-АC-УХЛ4 (4P, C16, 10mA) 4,5кА-КЭАЗ

Общие данные:
Наименование: АВДТ с защитой от сверхтоков АД14-41C16-АC-УХЛ4 (4P, C16, 10mA) 4,5кА-КЭАЗ
Описание: Автоматический выключатель дифференциального тока на номинальный ток 16 А и номинальный отключающий дифференциальный ток 10 мА.
//////
Ссылки:
Каталог АВДТ32, АД14, АД12: https://files.keaz.ru/f/8531/avdt32-ad1412.pdf
Руководство по эксплуатации выключателя автоматического типа АД12, АД14: https://files.keaz.ru/f/8495/rukovodstvo-po-ekspluatacii-vikluchatelya-avtomaticheskogo-tipa-ad12-ad14-gjik-641249.010-re.pdf
Референция Фаворит-Электро: https://files.keaz.ru/f/20897/referenciya-favorit-elektro.pdf
Сертификат ТР ТС 004/2011 АВДТ32, АД-12, АД-14: https://files.keaz.ru/f/13591/ss-tr-ts-004-avdt-ad-vd.pdf
ДС ТР ЕАЭС 037 АД12, АД14: https://files.keaz.ru/f/16773/ds-037-ad12ad14.pdf
3D-модель АД14 до 32А: https://files.keaz.ru/f/35565/ad14-do-32a.zip
3D-модель АД14 63А: https://files.keaz.ru/f/35566/ad14-63a.zip
3D-модель АД12 до 32А: https://files.keaz.ru/f/35567/ad12-do-32a.zip
3D-модель АД12 63А: https://files.keaz.ru/f/35568/ad12-63a.zip
Чертеж АД14 до 32А: https://files.keaz.ru/f/36100/ad14-do-32a.zip
Чертеж АД12 63А: https://files.keaz.ru/f/36103/ad12-63a.zip
Чертеж АД12 до 32А: https://files.keaz.ru/f/36104/ad12-do-32a.zip
Чертеж АД14 63А: https://files.keaz.ru/f/36110/ad14-63a.zip
База данных для EPLAN Electric P8 АД: https://files.keaz.ru/f/8018/ad.zip
Кросс-референс: https://files.keaz.ru/f/32783/kross-referens.xlsx
//////
Характеристики:
Характеристика отключения: Без задержки
Номинальный ток: 16
Номинальное напряжение: 400
Характеристика срабатывания (кривая тока): C
Общее количество полюсов: 4
Отключение нейтрали (N): true
Количество защищенных полюсов: 3
Степень защиты (IP): IP20
Модульная ширина: 7.5
Тип напряжения: AC
Класс токоограничения: 3
Страна производитель: Китай
ТНВЭД код: 8536301000
Частота: 50 Гц
Тип тока утечки: AC
Номинальный ток утечки: 0.01
Гарантийный срок (лет): 5
