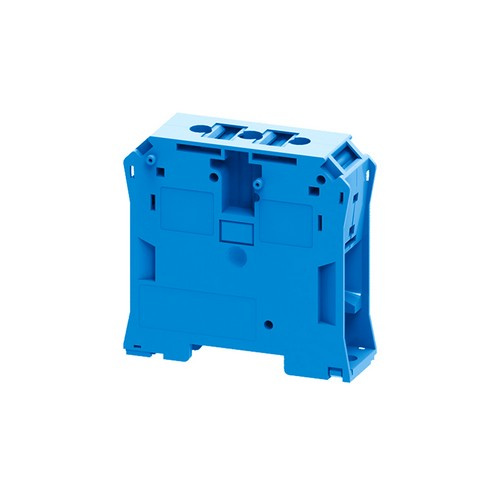

Клемма проходная винтовая OptiClip CTS-95/120-I-BU-240A-(25-120)-синий
Код: 289786
Код товара
289786
Единица измерения
шт
Наименование
Клемма проходная винтовая OptiClip CTS-95/120-I-BU-240A-(25-120)-синий
Остатки на складе
1630
Ставка НДС
20 %
Валюта
р.
Общие данные:
Наименование: Клемма проходная винтовая OptiClip CTS-95/120-I-BU-240A-(25-120)-синий
Описание: Проходная винтовая клемма на номинальное сечение проводника 120 кв. мм.
//////
Ссылки:
Каталог OptiClip: https://files.keaz.ru/f/36655/opticlip-2023.pdf
РЭ OptiClip под предохранители: https://files.keaz.ru/f/43815/re-opticlip-pod-predohraniteli.pdf
РЭ OptiClip заземляющие: https://files.keaz.ru/f/43816/re-opticlip-zazemlyauschie.pdf
РЭ OptiClip: https://files.keaz.ru/f/43817/re-opticlip.pdf
СС ТР ТС 004 OptiClip_1: https://files.keaz.ru/f/36658/ss-tr-ts-004-opticlip-1.pdf
СС ТР ТС 004 OptiClip_2: https://files.keaz.ru/f/36659/ss-tr-ts-004-opticlip-2.pdf
СС ТР ТС 004 OptiClip_3: https://files.keaz.ru/f/36660/ss-tr-ts-004-opticlip-3.pdf
ДС ТР ТС 004 OptiClip_1: https://files.keaz.ru/f/36656/ds-tr-ts-004-opticlip-1.pdf
ДС ТР ТС 004 OptiClip_2: https://files.keaz.ru/f/36657/ds-tr-ts-004-opticlip-2.pdf
CTS95_120N: https://files.keaz.ru/f/37996/cts95-120n.zip
Чертеж CTS95_120N: https://files.keaz.ru/f/37831/cts95-120n.zip
//////
Характеристики:
Номинальное напряжение: 1000
Количество полюсов: 1
Способ монтажа: DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Цвет: Синий
Длина: 85
Рабочая температура: -40...85
Страна производитель: Индия
ТНВЭД код: 8536901000
Номинальный ток In: 240
Материал изоляции корпуса: Полиамид (PA)
Поперечное сечение подключаемого многопроволочного (гибкого) провода: 25...120
Поперечное сечение подключаемого тонкопроволочного провода без наконечника: 25...120
Поперечное сечение подключаемого тонкопроволочного провода с наконечником: 25...120
Поперечное сечение подключаемого однопроволочного (жесткого) провода: 0...0
Ширина/размер ячейки: 27
Требуется торцевая пластина: false
Класс воспламеняемости изоляционного материала согласно UL94: V0
Количество уровней: 1
Тип электрического соединения 1: Соединение с пружинным зажимом
Тип электрического соединения 2: Соединение с пружинным зажимом
Позиция соединения: Сбоку
Гарантийный срок (лет): 3
